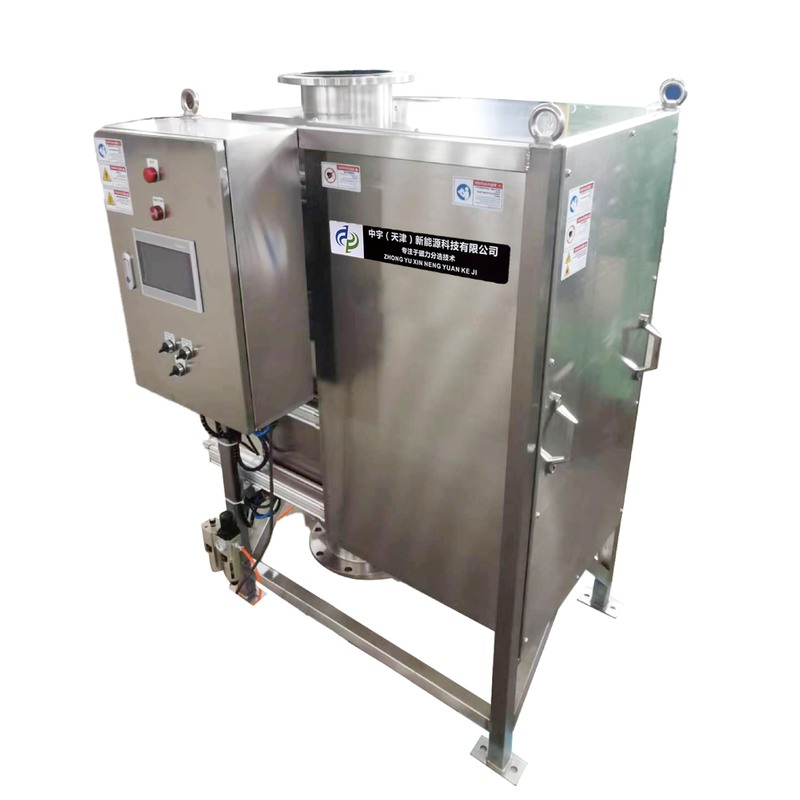

自动清理型永磁除铁器（气动刮环型）
自动清理型永磁除铁器（气动刮环型）
自动清理型永磁除铁器（气动刮环型）
- 产品详情
- 产品参数
用途
usage
与传统抽屉式永磁除铁器相似，可将本设备用法兰、金属喉箍、硅胶软管等连接到生产线管道上，物料从上到下自由落体通过永磁除铁器达到去除磁性物。
清理磁性物时，电磁阀通电，气缸将磁棒推出，磁棒上的PTFE 与高分子两道刮片将磁性异物刮至磁棒尾端的无磁性区域，落入外部的磁性物排放管道；电磁调断电，气缸将磁棒退回过流通道，磁性物清理完成。
特点
peculiarity
1、磁性物清理简单高效，本设备采用PTFE 与高分子两道刮片模仿人工擦拭磁棒表面吸附的磁性物；与传统抽屉 式永磁除铁器相比，每次清理磁性物的时问缩短至10-15秒，电磁阀通电，气缸将抽屉磁棒一推一拉即可完成磁性物清理工作：
2、此设备特别适用于高空安装，人工清理很难达到的位置，可将电磁阀控制开关安装于地面，清理时操作控制开 关即可；
3、如选配本公司特殊设计的PLC 电控箱，可实现生产线上无人值守自动除磁，除磁时问可根据工艺需求设置；
4、本设备为单层或多层设备，推荐3层或以上，以提高除铁效率，单台最多可达12层，多台串联可实现更多的磁棒层数；
5、抽屉门板采用发泡硅胶条，气缸压紧密封，电磁阀断电后，磁棒自动推回过流道，确保物料管道的密封性； 6、可根据客户需求设计管道连接口，进行客户现场测绘并提供设计方案；
7、可根据客户需求对过流道进行喷涂ETFE/PTFE, 厚度0.2-0.3mm, 降低后端磁性异物引入的风险。
无磁区
强磁区
参数
parameter
1、可选择磁棒种类(请参照磁棒规格表)
2、材质：SUS304/SUS316L
型号 | 内径 (mm) | 箱体长宽 (mm) | 磁棒 (mm) | 层数 磁棒数量 | 高度 |
高斯峰值 |
APR-DN150 | φ15g |
200×200 |
260 | 2层 7根(4+3) | 400 |
16.000高斯 14,000高斯 12,000高斯 10,000高斯 |
3层 10根(3+4+3) | 490 | |||||
4层 14根(3+4+3+4) | 580 | |||||
APR-DN200 |
φ219 |
250×250 |
310 | 2层 9根(5+4) | 400 | |
3层 13根(4+5+4) | 490 | |||||
4层 18根(4+5+5+6) | 580 | |||||
APR-DN250 |
φ27= |
300×300 |
360 | 2层 11根(6+5) | 400 | |
3层 16根(5+6+5) | 490 | |||||
4层 22根(5+6+5+6) | 580 | |||||
APR-DN300 |
φ325 |
350×350 |
410 | 2层 13根(7+6) | 400 | |
3层 19根(6+7+6) | 490 | |||||
4层 26根(6+7+6+7) | 580 |
自动清理型永磁除铁器(气动刮环型)规格表
